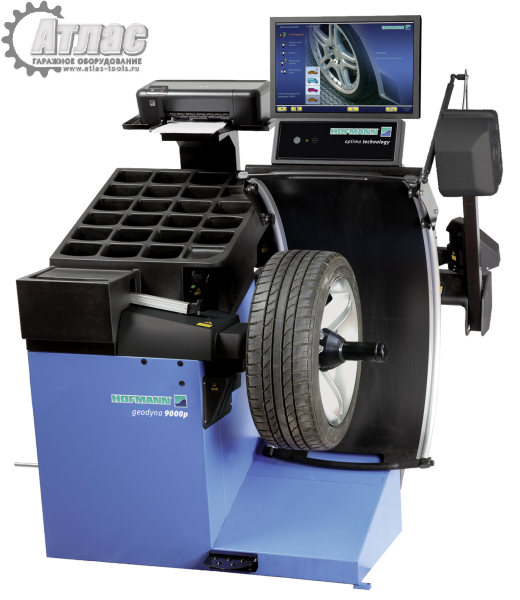

Балансировочный и диагностический стенд с бесконтактной лазерной техникой измерений.

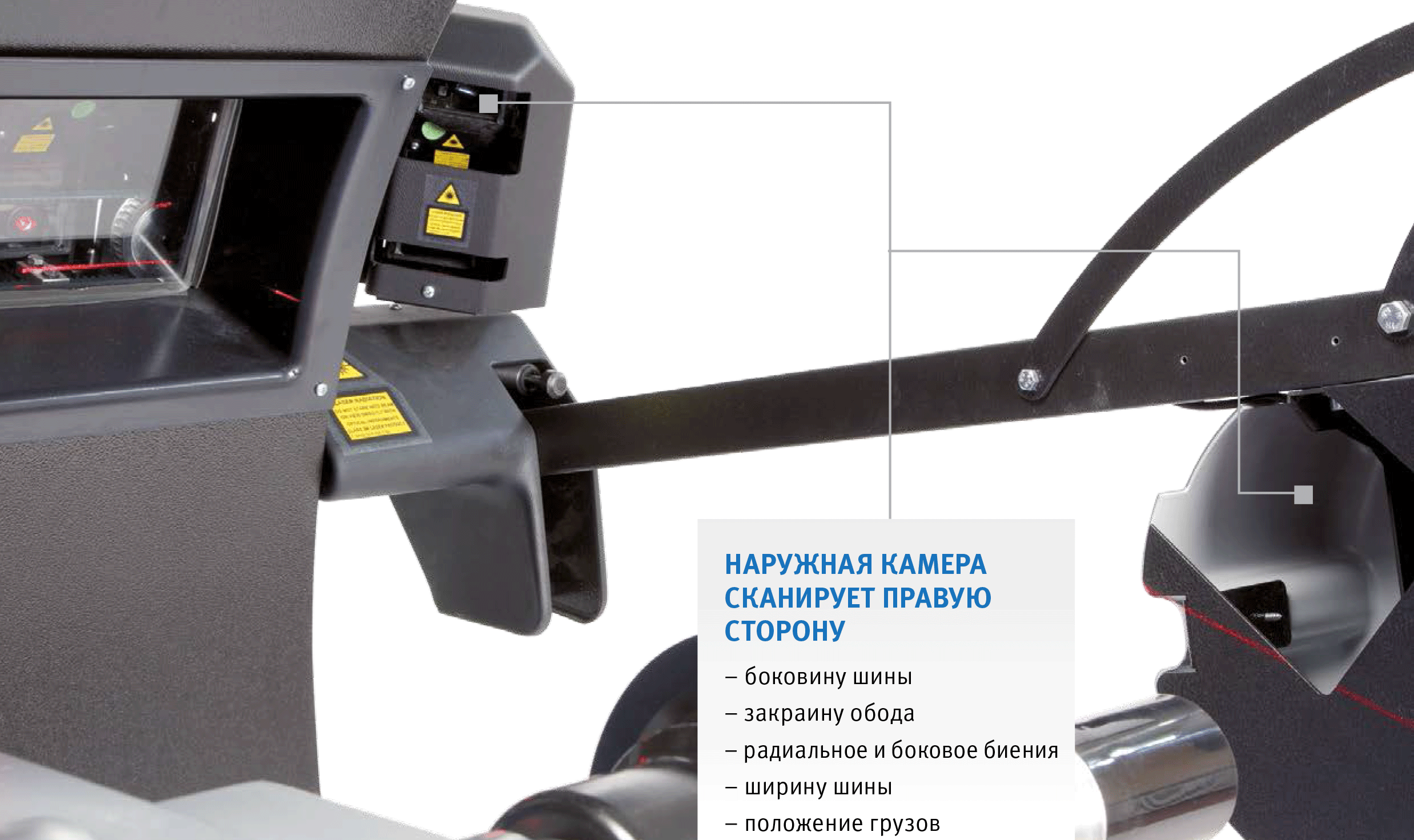

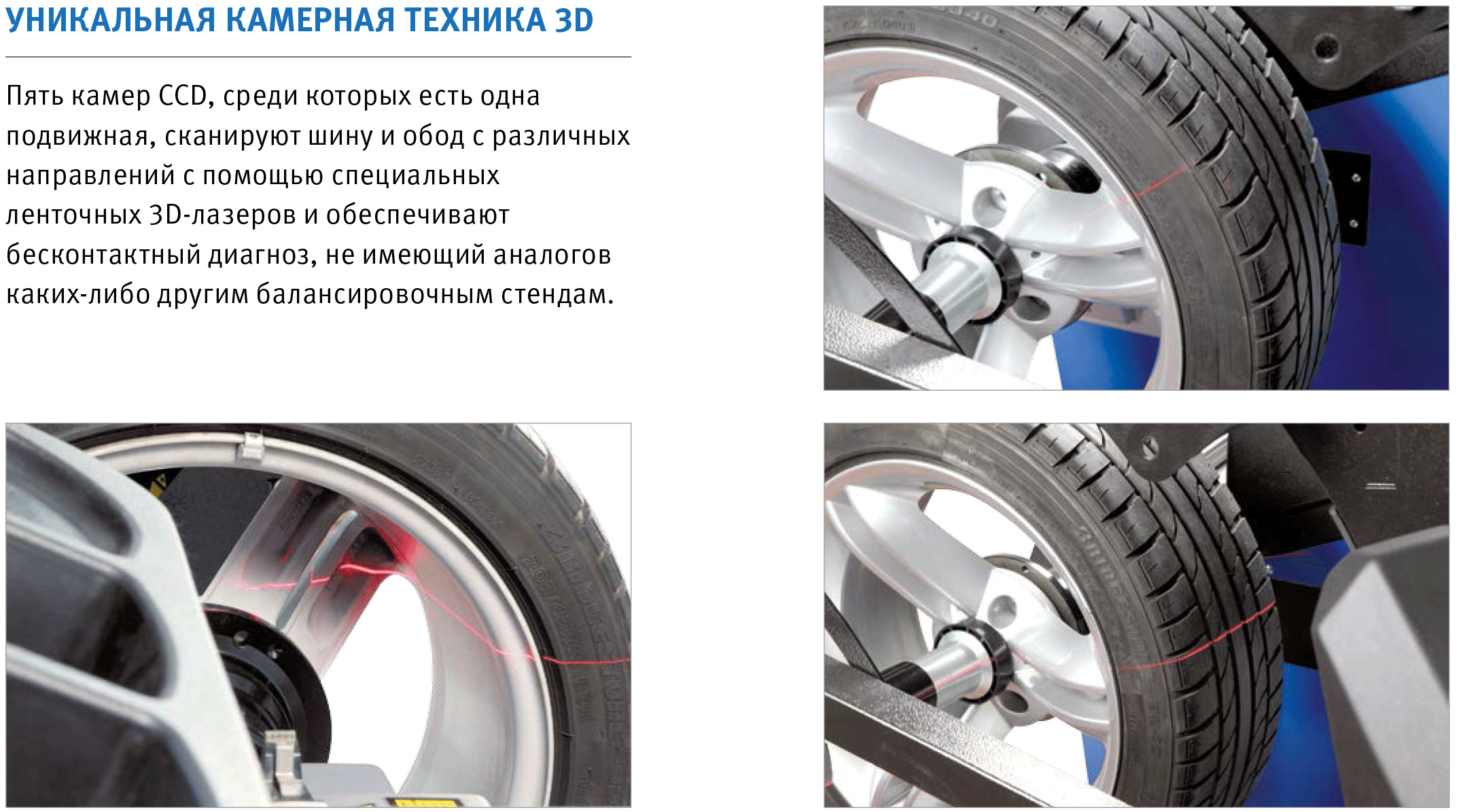

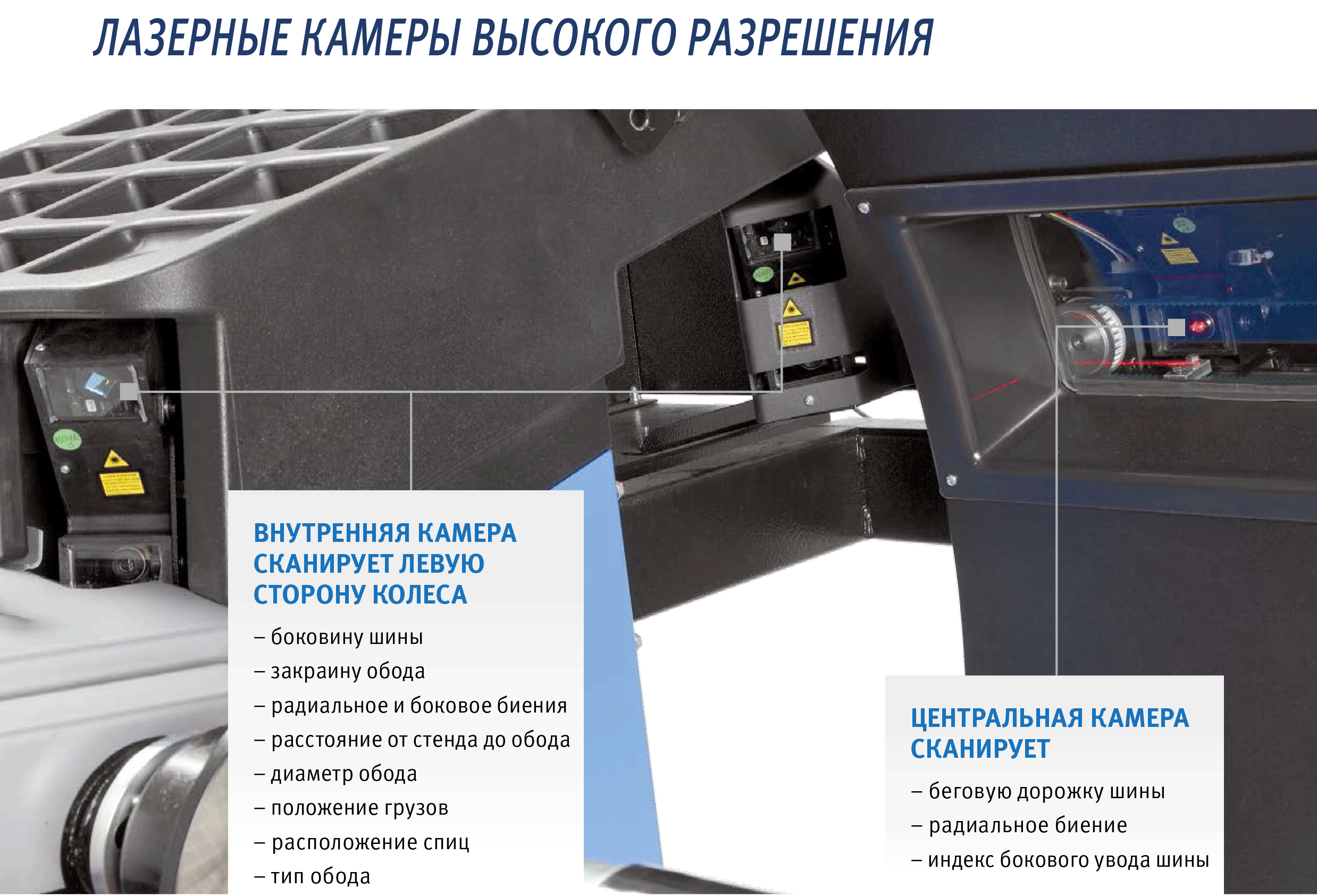

geodyna 9000p является балансировочным и диагностическим станком с бесконтактной лазерной технологией: 5CCD- камер сканируют обод с разных сторон особыми 3D лазерными полосами. За один измерительный цикл все данные колеса определятся автоматически, диагностируется возможные дефекты шины или обода с предельной точностью. Оснащен электромеханическим быстрозажимным устройством power clamp и устройством geodata.
Радиальное биение и геометрическая подгонка
- Измерение радиального биения высокоточной лазерной техникой
- Радиальное биение описывает отклонения формы шины от формы правильной окружности.
- Быстрое измерение радиального биения во время измерения дисбаланса с диагностикой по всей длине (100%) окружности колеса без потери времени.
- Автоматическое измерение биения обода высокоточной лазерной техникой
- Индикация результатов обеспечивает определение причин вибраций, вызванных радиальными биениями, и снижение их за счёт геометрической подгонки (оптимального взаимного положения обода и шины).
Закрепите колесо, закройте защитный кожух, и все данные колеса определятся автоматически за один измерительный цикл – для этого оператору даже не нужно дотрагиваться до колеса. Вот насколько простой и быстрой может быть профессиональная балансировка колес.
Автоматический бесконтактный ввод всех данных обода и электромеханическое зажимное устройством power clamp, соответствует высочайшим требованиям профессиональных СТО.

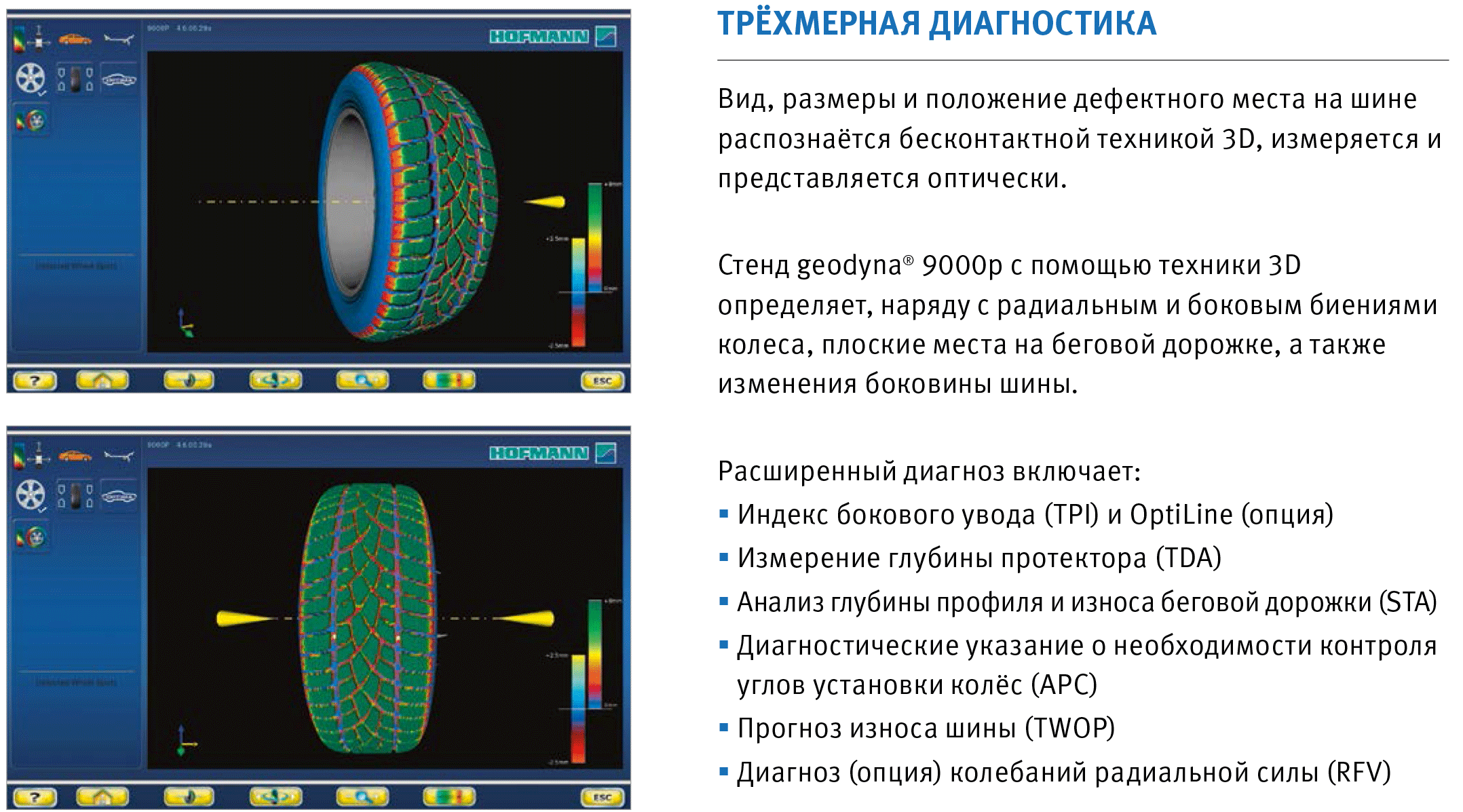

Автоматический балансировочный стенд с бесконтактным вводом параметров- Уникальная 3D технология позволяет точно определить повреждённое место шины или обода
- Сенсорный экран с ПЛАТИНОВЫМ (PLATINUM) графическим интерфейсом оператора обеспечивает интуитивную связь оператор-стенд и высокую производительность при балансировке и диагностике
- Автоматический бесконтактный ввод данных
- Измерение радиального и бокового биений шины и обода и дисбаланса в одном быстром измерительном цикле
- Функция подгонки для устранения вибраций
- Программа минимизации и оптимизации
- Продвинутые диагностические функции: – Измерение индекса бокового увода (конусность шины)
- Устройство Power Clamp™ с управляемым моментом зажима и электромеханический тормоз главного вала, а также функция Stop-in-Position (Стоп в позиции)
- Совместимость с сетью asanetwork

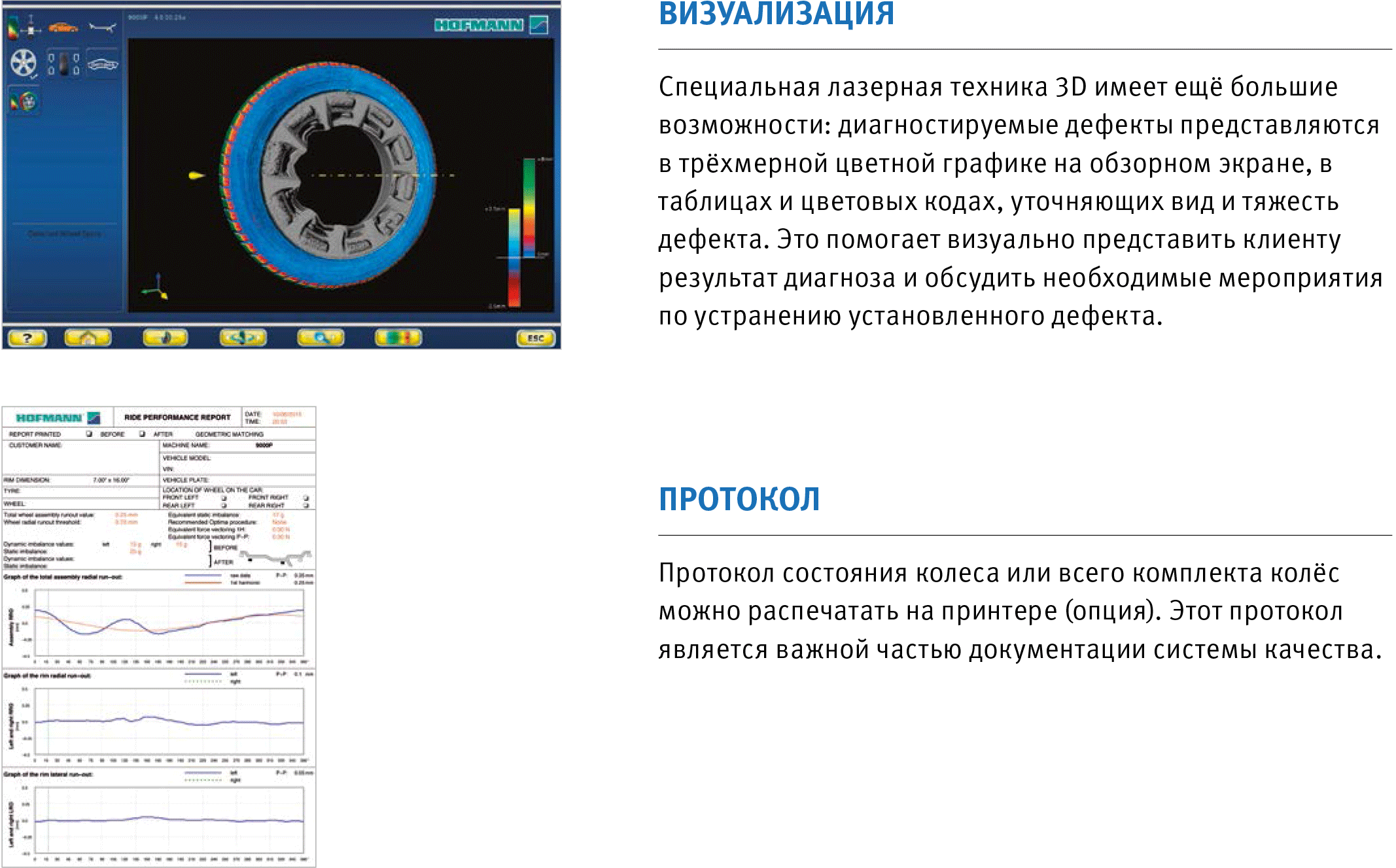

- Распечатка протоколов или скриншотов с результатами испытаний с помощью принтера (опция). Также сохранение на флэшку USB.

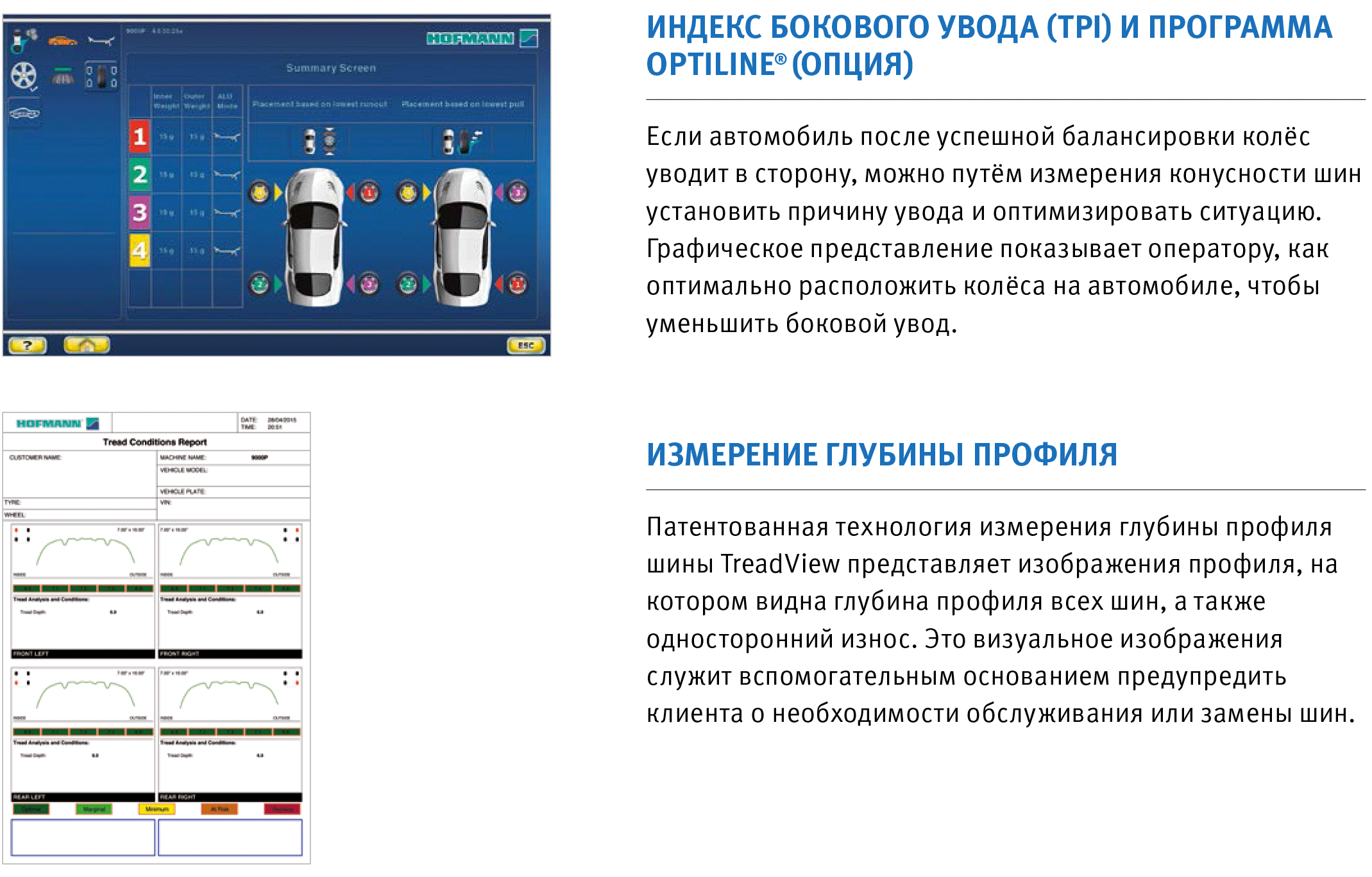

– Рекомендация по наилучшему позиционированию колёс на автомобиле для снижения бокового увода (опция)
– Измерение глубины профиля шины

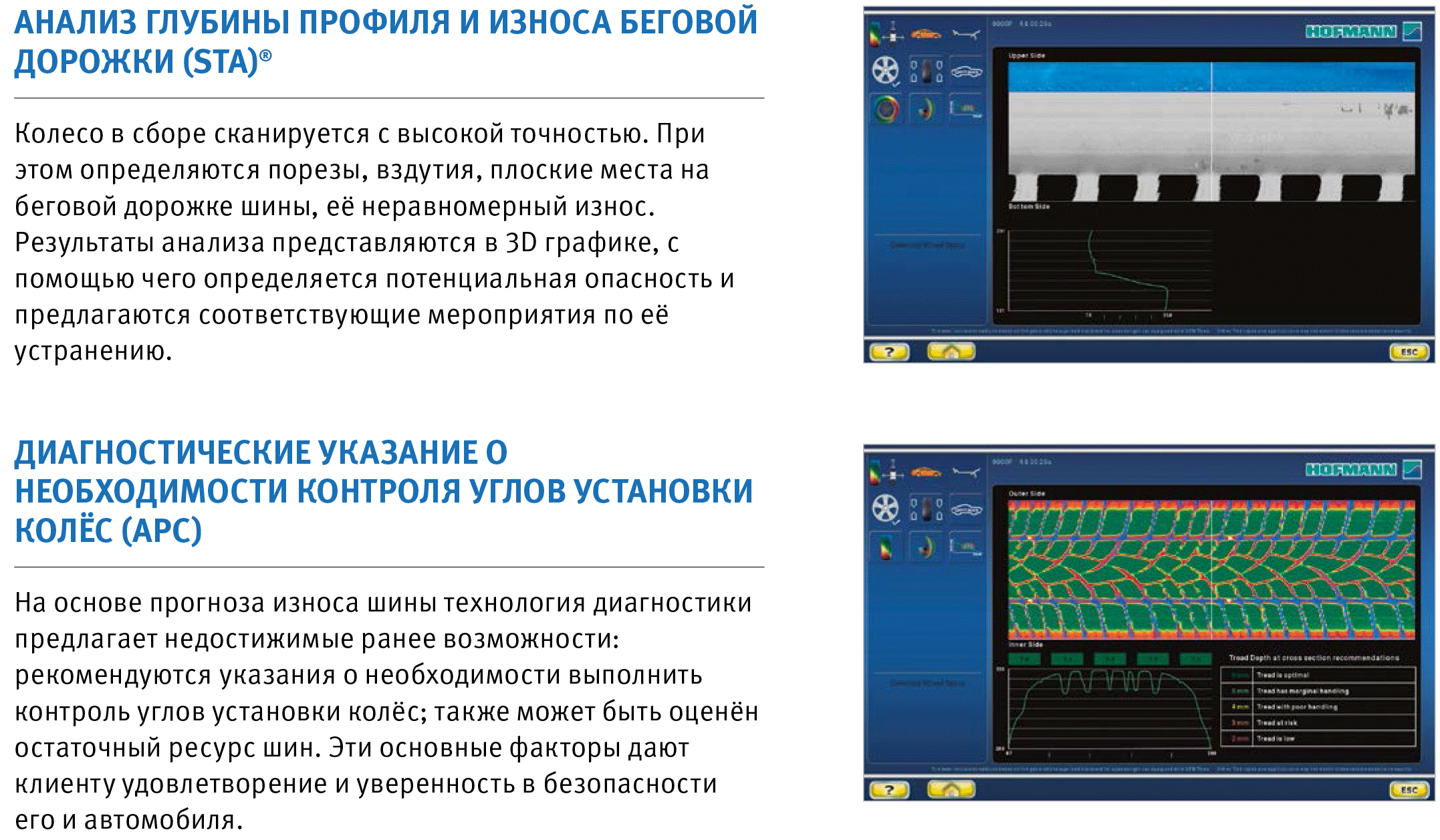

– Анализ износа профиля шины
– Предварительная проверка регулировки колёс
– Прогноз износа шины
– RFV – окружная вариация радиальной силы (опция)
Патенты реализованные в балансировочном станке.
Техника измерений VPM
Все станки оснащены системой виртуальных плоскостей измерений (патент). Система обеспечивает большую точность балансировки и устойчива к внешним воздействиям.
Оптимизация плавности хода
Эта функция позволяет компенсировать возможную ошибку формы обода определением положения тяжелого места шины перед тем, как выполняется обычная операция устранения дисбаланса.
Зажимное устройство power clamp
Колесо крепится на стенде электромеханическим зажимом. Для центровки используется конус или сменный фланец (опция). Преимущество – точное крепление колеса, основное условие точной балансировки.

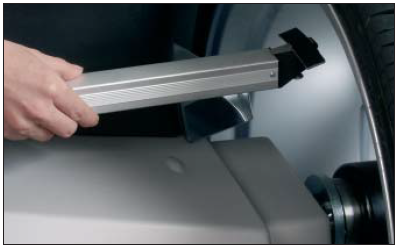

Измерительная «рука» geodata
Обеспечивает поиск выбранной оператором плоскости для клеевого груза и фиксацию его в нужном положении. Закрепленный в зажиме устройства груз точно устанавливается на выбранное место.

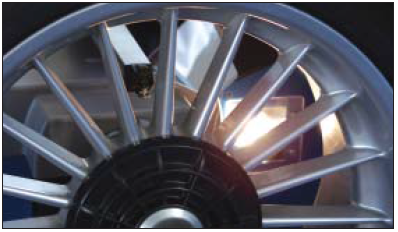

Освещение чаши обода
При начале перемещения измерительного устройства geodata включается галогеновая лампа, освещающая внутреннюю часть обода. Оператор видит в зеркале положение клеевого груза.

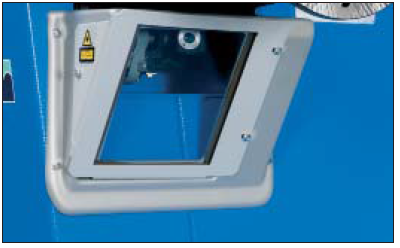

Функция easyWEIGHT Точечный лазерный указатель обеспечивает быструю, точную и удобную установку клеевого груза на ободе. Место установки груза указывается в нижней части обода, что обеспечивает удобную, быструю, точную и безошибочную работу оператора.
Сканер Сканер обода автоматически вводит диаметр обода, расстояние, а также количество и расположение спиц. После этого автоматически выбирается программа балансировки, тип грузов и места их установки. Стенд идеальным решением для СТО с высоким объёмом работ.

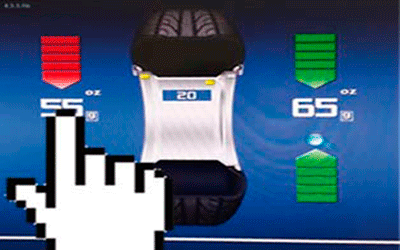

PLATINUM интерфейс пользователя
Высоко интуитивный и быстрый сенсорный экран монитора с цифрами большого размера, цветными указателями места установки грузов и PLATINUM интерфейсом пользователя – повышает уровень интуитивности и эргономичности.
